　 CF-EP系列 線性 可程式 交流電源變頻器





CF-EP 系列 交流電源供應器，採線性放大器結構設計，失真率低，雜訊小，負載穩定率高，
適合安規測試設備，可調頻率:40.00 ~ 500.0Hz，定點頻率:50 / 60 / 400Hz 及外部輸入40.00 ~ 500.0Hz。
真有效值True rms 電壓表、電流表、功率表、功率因素、視在功率。

CF-EP簡介:

●

全數位設計，多CPU分散式結構，DDS波形產生，交流取樣測量輸出電壓、電流。

●

 DDS頻率合成器穩定、準確，失真率低：0.2%

●

可調頻率:40.00 ~ 500.0Hz，定點頻率:50 / 60 / 400Hz 及外部輸入40.00 ~ 500.0Hz。

●

IAET ( IDRC Amplifier Enhance Technology)功能：放大器溫度補償電路、放大器電源補償電路、放大器直流伺服電路、放大器效率提升電路、放大器輸出截波指示電路。

●

遠端數位量測回授為標準功能、回授補償電壓達 5V 、負載穩定率：0.1%。

●

真有效值True rms 電壓表、電流表、功率表、功率因素、視在功率。

●

高效率One Key Recall (單鍵儲存叫出) 操做容易，儲存叫出方式可選擇直接或經確認鍵，避免錯誤操作。

●

Close Case Calibration，全軟體校正，穩定性高，校正間隔長。

●

頻率、電壓、電流均提供調整上限設定功能，有效保護待測物。

●

提供輸出電壓緩升(Ramp up)，並可設定緩升時間。

●

EMI 測試設備理想電源：採用線性放大器結構及雙變壓器雙隔離式設計，阻絕電源雜訊效果最佳。

●

線性放大器電路結構，雜訊最低，為一最高品質電源結構。暫態反應時間達50-100μs。

●

提供高達 5 倍的浪湧電流，適合測試 Monitor、TV、Switch DC Power、馬達等產品 。

●

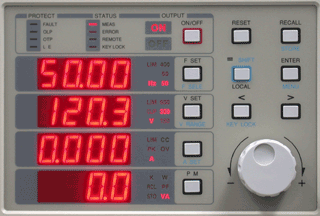

設定調整采人性化飛梭式 (旋轉編碼器) 及移位按鍵調整容易。並具按鍵鎖定(KEY LOCK)功能。

●

儲存18組設定值，分為3個群組，各群組分別儲存3/5/10組設定值。

●

使用者可定義的開機狀態。不因停電造成復電後burn-in 中斷或復電後傷害burn-in產品。

●

同時提供RS-232、RS-485 介面。RS-485 連結數目最多可達 256 台，連線距離最長可達 1000M。

●

RS-232 與可程式儀器標準指令相容(SCPI compatible)。

●

提供豐富的連線介面，從有線到無線，任何地點、任何時間都能掌控。

●

簡易形延伸按鍵及PLC I/O 界面，使現場操作更容易。(選購配備)。

●

智慧型調速風扇，具有預判調速功能，有效降低風扇噪音 (2KVA、3KVA標準配備)。

  CF-EP規格:

輸出頻率 固定頻率：50Hz，60Hz，400Hz；可調頻率：40.00~500.0Hz
頻率解析度 0.01Hz (40.00-99.99Hz)，0.1Hz(100.0-999.9Hz)
頻率準確度 ±0.01 %
頻率穩定率 固定頻率檔位：±1Count；可調頻率檔位： ±0.01Hz at 40.00-99.99Hz , ±0.1Hz at 100.0-999.9Hz
頻率溫度係數 50 ppm /℃
頻率響應 40Hz~500Hz ( ±1db )(at 輸出電壓80% Full scale no load)
外部輸入 40.00Hz ~ 500.0Hz  ( 3.0Vrms Full scale) (選購) (注1)
輸出電壓
 標準 : 0~150V / 0~300V  (二段)
選購 : 0~150V / 0~300V / 0~600V  (三段)  (特殊電壓接受訂製)
輸出電壓溫度係數 ± 0.2% /℃
輸出總諧波失真 ≦0.25% (at 120V-50/60Hz )(0.1%/100Hz) ( at Resister Load ,PF=1,THD-R量測)(to 80KHz BW)
負載穩定率 ±0.2% (at 50/60Hz , Resistor Load , PF=1 ,0.2%/100Hz)
電源穩定率 ±0.2% (ACV±10% ; THD≦2%;頻率±5%) (at輸出電壓 80% Fullscal ; LOAD=0~50%;PF=1)
允許負載電流波形因素 2.5(at full load) (Rated current)
峰值電流 5 times of Rated Current (RMS Value)(1000mS)
負載功率因素 0.5~1(lead or Lag)

輸出電壓緩升時間

 0.1秒~99.9秒
電壓回授補電壓 ≦ 5V
設定精確度 電壓 ≦0.1% ± 2C (at 50/60Hz ; 0.05%/100Hz)
頻率 ≦0.05% ± 1C (at 50/60Hz ; 0.05%/100Hz)
暫態反應速度 100μs
電路結構 Linear Amplifier Type (線性放大器)
效率 >50% (at 80%fullscal voltage ; Rated current) (瓦特效率)
信號雜訊比 More then 75dB(At Rated Output Voltage)
直流飄移 < ±1mV
保護功能 輸出過載保護 , 輸出過電流120%保護 , 過溫度保護 , 遠端回授掉線或補償大於5V保護 ,
電源電壓過高過低保護±15% , 輸出波形截波警示(CLIP)
冷卻系統 Forced air-cooling type (強制風冷)
操作環境 0 ~ +45℃ / 10 ~ 90%RH  (不結露)
絕緣電阻 10MΩ .500VDC(電源輸入端子對機殼)
噪音 70~80dB 距離面板一米處
量測功能 解析度(4位數) 精確度
頻率表 0.01Hz / 0.1Hz Auto Range 0.1% ± 2 Count (at 50/60Hz ; 0.05%/100Hz)
真有效值電壓表 0.1V ±0.1% ±2C (at 50/60Hz , 0.05%/100Hz)
真有效值電流表 1mA / 10mA or 10mA / 100mA  Auto Range ±0.2% ±3C( at 50/60Hz , 0.05%/100Hz)
功率表 0.1W / 1W  or  1W / 10W  or  10W / 100W   Auto Range ±0.1％reading ±0.1％range ± 5C (47Hz to 63Hz)
±0.3％reading ±0.1％range ±0.1％ / 100Hz ±5C (10Hz to 550Hz)
伏安表 0.1VA / 1VA or  1VA / 10VA or  10VA / 100VA  Auto Range ±0.05% of VA range
功率因素表 0.001 ±0.001
注 1： 外部輸入可接受交流正弦波 0~1. 5 V或 0~3V輸入。

單相機型：
Phase Model Max Power Output Current Size Weight Input Voltage
0~150V 0~300V
1瓧 CF-0500EP1P 500VA 4.2A 2.1A 4U 30Kg 1瓧2W 110/220V
CF-1000EP1P 1KVA 8.4A 4.2A 4U 47Kg 1瓧2W 110/220V
CF-2000EP1P 2KVA 16.7A 8.4A 9U 84Kg 1瓧2W 220V
CF-3000EP1P 3KVA 25A 12.5A 9U 104Kg 1瓧2W 220V
CF-5000EP1P 5KVA 42A 21A 19U 235Kg 3瓧3W 220V 3瓧4W 220V / 380V
CF-6000EP1P 6KVA 50A 25A 19U 280Kg 3瓧3W 220V 3瓧4W 220V / 380V
CF-1030EP1P 10KVA 84A 42A 35U 450Kg 3瓧3W 220V 3瓧4W 220V / 380V
注 2： 測試環境為：AC電源電壓±5% , 電源THD≦2% , 電源頻率±5%，溫度23℃±3℃，RH:25% ~ 75% (non-condensing)
注 3： (1). 單相機型輸出電流計算
(2). 範例計算：
● 150 V Range 輸出額定電流值以輸出電壓 120 V 為計算基準。
● 300 V Range 輸出額定電流值以輸出電壓 240 V 為計算基準。
● 600 V Range 輸出額定電流值以輸出電壓 480 V 為計算基準。
● 3KVA 機型在  0 V ~ 150 V range 時輸出額定電流值計算： 3000(VA) / 120(V) = 25(A)
● 3KVA 機型在  0 V ~ 300 V range 時輸出額定電流值計算： 3000(VA ) / 240(V) = 12.5(A)
注4： 功率因素低於1 , 則相對有效功率降低 , 輸出以VA容量為主
選購配備 :
CFEP-OPT01 外部訊號輸入介面
CFEP-OPT02 PLC I/O 介面
CFEP-OPT03 簡易形延伸按鍵
CFEP-OPT04 0~150V / 0~300V / 0~600V  (三段) 輸出電壓
CFEP-OPT05 輸出頻率 40.00~999.9
CFEP-OPT06 風扇調速功能 (2KVA、3KVA為標準配備，不需選購)
機型編號說明    範例  ：
     CF   -   3000   EP    1P
     (1)         (2)      (3)    (4)

    (1) 結構：
    • CF：線性放大器結構機型
    (2) 容量：例如
    • 0500   --->  500VA
    • 1030   --->  10KVA
    (3) 機種：
    • EP：可程式機型
    (4) 相數：
    • 1P：單相
● 本公司產品因性能、功能改善，偶有版本更新，故規格若有變更，恕不另行通知，網頁內容僅供參考，實際規格依出貨時規格書為準。
● 擎宏電子保留逕行更動規格及其他產品資訊之權利，且不承擔內容之錯誤或疏失。
● 以上規格表內所列機箱大小為參考值，實際尺寸依需求另行議定 。
● 交流輸入電壓可指定規格如：3瓧 4W 380V 。
● 接受特殊規格訂製。
