產品資訊



Model: FA-804DE ( 氣動雙治具)
Size:

產品說明:

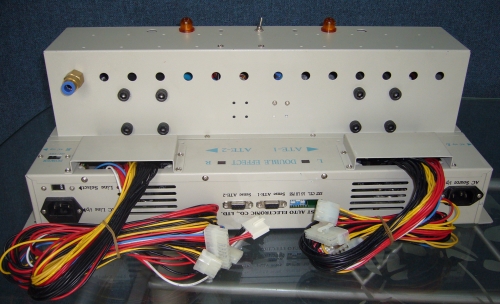

FA-8040DE 末段測試用氣動雙治具 (以下簡稱治具)
為搭配 負載測試儀器 所衍生的測試設備,主要功能為提高負載測試儀器的測試效能,大幅的提升生產線之工作效率,由於S.P.S. 的規格不斷的更新和改變,為因應市場上此一快速的變革,因此樺揚(樺達)電子有限公司 開發出 FA-8040DE治具來滿足市場上所需,只要在八組電壓內之S.P.S. (含八組) 皆可測試,在設計上有很大的使用空間,假使 貴公司 所開發之S.P.S. 非常特殊,貴公司 亦可自行開發 輸入板 與FA-8040DE治具連接,為 貴公司 節省成本開銷。
FA-8040DE可同時安裝兩台ATX規格之S.P.S.,當其中一台S.P.S. 測試完畢時自動退PIN,並立刻切換至另外一台繼續測試,。在此測試同時,可更換另一台S.P.S. 依序循環,進而提高生產線工作效率,使用操作簡單又方便,人人皆可立即上機測試。

特點如下:

氣動自動退PIN,完全不用人力拔PIN,並有測試指示燈顯示待測邊(左右各有一棵指示燈)。
須搭配本公司的產品FA-4200ATE FA-828ATE及FA-350ATE-570使用。
FA-8040DE為八組輸出的測試雙治具,八組輸出的Power Supply可依左、右切換測試。
使用於 S.P.S. 末段測試之用,可減少等待 S.P.S. 之時間,用於自動測試系統中,更能提昇測試速度效\率。
可自行更換輸入 PC 板,即可測特殊規格之S.P.S.,使用範圍廣泛。
線路設計簡單,堅固耐用,不須定期回廠校正。
內含 ATX S.P.S. PS-ON# 控制電路,測試 ATX S.P.S. 免外接啟動開關。
電壓量測獨立專用隔離線,每 一PIN 均獨立隔離,因此Ripple & Noise 不會增加,更可達到四線式檢出,而排除線壓降。
採用連接線方式安裝,拆卸安裝簡易、迅速、方便。
AT , ATX S.P.S. 各種POWER均適用均適用。

FA-8040de 規格表:

1. FA-8040DE各組最大額定電流規格 (驅動PSON RELAY額定電流 : 0.1 A)

組 別

最 大 額 定 電 流

VA

40A

VB

40A

VC

40A

VD

40A

VE

40A

VF

40A

VG

40A

VH

40A


2. FA-8040DE輸入電壓、保險絲、消耗功率規格

AC輸入電壓

AC  95V ~ 115V

AC  190V ~ 230V

保險絲規格

1 A

AC消耗功率

10 W
