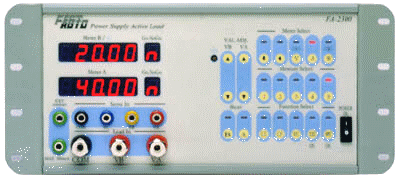

Model: FA- 2300
Size: 375 x 310 x 135 (mm) 8 KGS (N.W.)

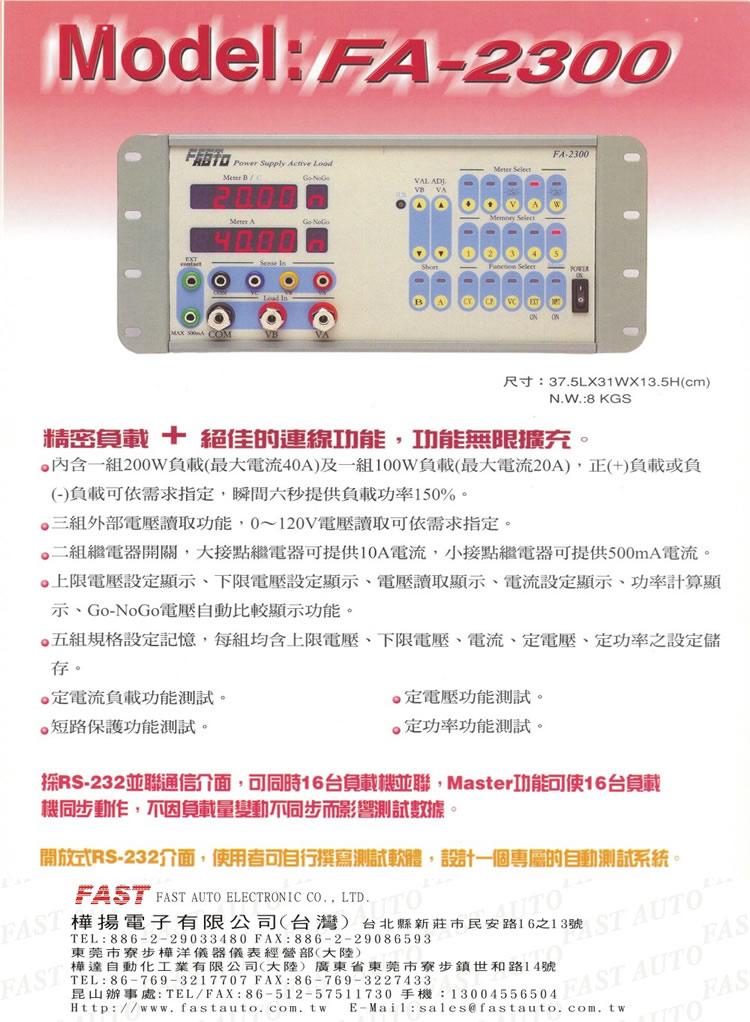

FA-2300規格表: 產品型錄(PDF):
產品簡介:
內含一組 200W負載 (最大電流 40A)及一組 100 W負載 (最大電流20A), 正(+)負載，瞬間六秒提供負載功率150%。
三組外部電壓讀取功能，0 ~120 V電壓讀取可依需求指定。
二組繼電器開關，大接點繼電器可提供10A電流，小接點繼電器可提供500 mA電流。
上限電壓設定顯示、下限電壓設定顯示、電壓讀取顯示、電流設定顯示、功率計算顯示、Go-NoGo電壓 自動比較顯示功能。
五組規格記憶，每組均含上限電壓、下限電壓、電流、定電壓、定功率之設定儲存。
定電流負載功能測試。
定電壓功能測試。
短路保護功能測試。
定功率功能測試。
採RS-232並聯通信介面，可同時16台負載機並聯，Master 功能可使16台負載機同步動作，不因負載量變動不 同步而影響測試數據。
開放式RS-232介面，使用者可自行撰寫測試軟體，設計一個專屬的自動測試系統。
硬體規格表:
|
FA-2300 ( CC Mode ) |
|
FA-2300 Meter |
Meter A |
Meter B |
Meter C |
|
Voltage |
+ 80.00V |
+ 40.00V |
- 40.00V |
|
Resolution |
20mV |
10mV |
10mV |
|
Accuracy |
0.1%+2C |
0.1%+2C |
0.1%+2C |
|
Current |
0~20.00A |
0~40.00A |
|
|
Resolution |
10mA |
10mA |
|
|
Accuracy |
1% |
1% |
|
|
Power |
100W |
200W |
|
|
Power
( 6 S ) |
150W |
300W |
|
|
Input
Voltage |
AC 110 / 220V ±10 % |
|
FA-2300 ( CC CV CP Mode ) |
|
FA-2300 Meter |
Meter A |
Meter B |
Meter C |
|
Voltage
( Current ) |
40.00A |
+ 40.00V |
- 40.00V |
|
Resolution |
10mA |
10mV |
10mV |
|
Accuracy |
0.1%+2C |
0.1%+2C |
0.1%+2C |
|
Current |
|
0~40.00A |
|
|
Resolution |
|
10mA |
|
|
Accuracy |
|
1% |
|
|
Power |
|
200W |
|
|
Power
( 6 S ) |
|
300W |
|
|
Input
Voltage |
AC 110 / 220V ±10 % |
|
