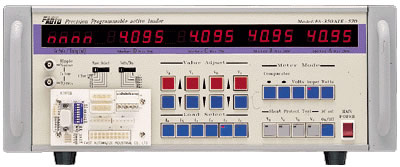

Model: FA-350ATE-570
Size: 425 x 435 x 172 (mm)  15KGS (N.W.)

規格:( AC→DC POWER,DC→DC POWER,不只測PC用S.P.S.,其他種類S.P.S.均可上機 )



產品簡介:
■ 總功率規格由440W提升至570W瞬間六秒可達800W。
■ 配備示波器單鎗變四軌電路,觀察波形,同時展現四組RIPPLE & NOISE。
■ 負載2正2負or 3正1負。
■ 全機全數位,雙CPU運算。
■ 內建RS-232C介面,連續自動搜尋COM PORT。
■ AC供電至S.P.S.采相位控制。
■ 高亮度、大字型LED顯示各種資料:觀看數值不似LCD有視角限制。
■ 結構堅固,國內外通用AC,體積小,重量輕,移動方便,機動性高。
■ 主機單體,自動測試P.G.、P.F.值,自動判定O/P DC值GO - NO GO。

FA-350ATE-570配備表:

FA-350ATE-570

FA-350ATE Meter

Meter A

Meter B

Meter C

Meter D

  Voltage

+ 40.00V

+ 40.00V

- 40.00V

40.00V



   Resolution

10mV

10mV

10mV

10mV

   Accuracy

0.1%+2C

0.1%+2C

0.1%+2C

0.1%+2C

  Current

0~40.00A

0~40.00A

0~4.000A

0~4.000A



   Resolution

10mA

10mA

1mA

1mA

   Accuracy

1%

1%

1%

1%

  Power

250W

250W

35W

35W



  Power ( 6 S )

350W

350W

50W

50W

  Input Voltage

AC 110 / 220V ±10 %

測試項目:

待機調O/P電壓

 S.P.S. O/P Ы敲擊測試

 S.P.S. P.G. Ы敲擊測試

 LOAD REGULATION ( WITH  CENTER V )

 LOAD REGULATION ( WITH STATIC  V )

 OPP. OLP% WATT 測試

 動態COMBIN O/P RANGE TEST

 SHORT & SHUTDOWN , RECOVERY TEST

 MAX  P & SHUTDOWN , RECOVERY TEST

 OCP & SHUTDOWN , RECOVERY TEST

 LINE REGULATION TEST

 RRE-CHECK I/P LOOP

 OVP ( OPTION )

 PG. DYNAMIC

 SET-UP TIME TEST

 HOLD -UP TIME TEST

 P.G  DYNAMIC

 P.F. TIMING TEST

 P.G. RING TEST

 P.F  RING TEST

 EFFICIENCY ( KEY-IN & WITH LOWER )

 . ... ... ... ... N 咱新版本已不限專案數量

穖n體版本說明

全螢幕視窗交談,下拉式功能表,中英文系統均有線上求助操作說明,使用最便捷。

配備功能強大列印測試報告程式,四種格式可自由選擇。( 列印48個專案只需一張紙 )。

測試速度比傳統ATE,更加快速。

測試專案多寡,各ITEM 之順序,是否要暫停調整電壓均可設定。

PASS後印表與否,序號增號,檔案存否,規格文件、統計文件之存取當機條件、組別字串、PASS WORD 通行密碼……功能規劃最完善。

RS-232介面全自動搜尋,使用者免撥開關。(COM1....COM4)。

VGA, EGA , CGA , MONO, COLOR ......均自動設定,使用者免煩心,8086/286/386/486均可作。

配備BURN -IN燒機程式,持續監視45天內S.P.S.之任何異狀。

350ATE控制鍵可取代KEY BOARD , 桌上配置不雜亂。

PPASS/FAIL 亦可顯示於350ATE上,取代MONITOR。


咱新3.XX版350ATE雙軟體,已開始供應:一台電腦同時控制二台350ATE ,組別可隨意減、( 1~8組) 或並聯( 最大172.9A )操作。
== 4組以上的機種,已不是問題,歡迎來電洽詢。
咱新ATX專用接線端子板現已全面供應,採用FA-350ATE變更為測ATE,只要支付約1000元即可上線測試,便宜且機動性高。
