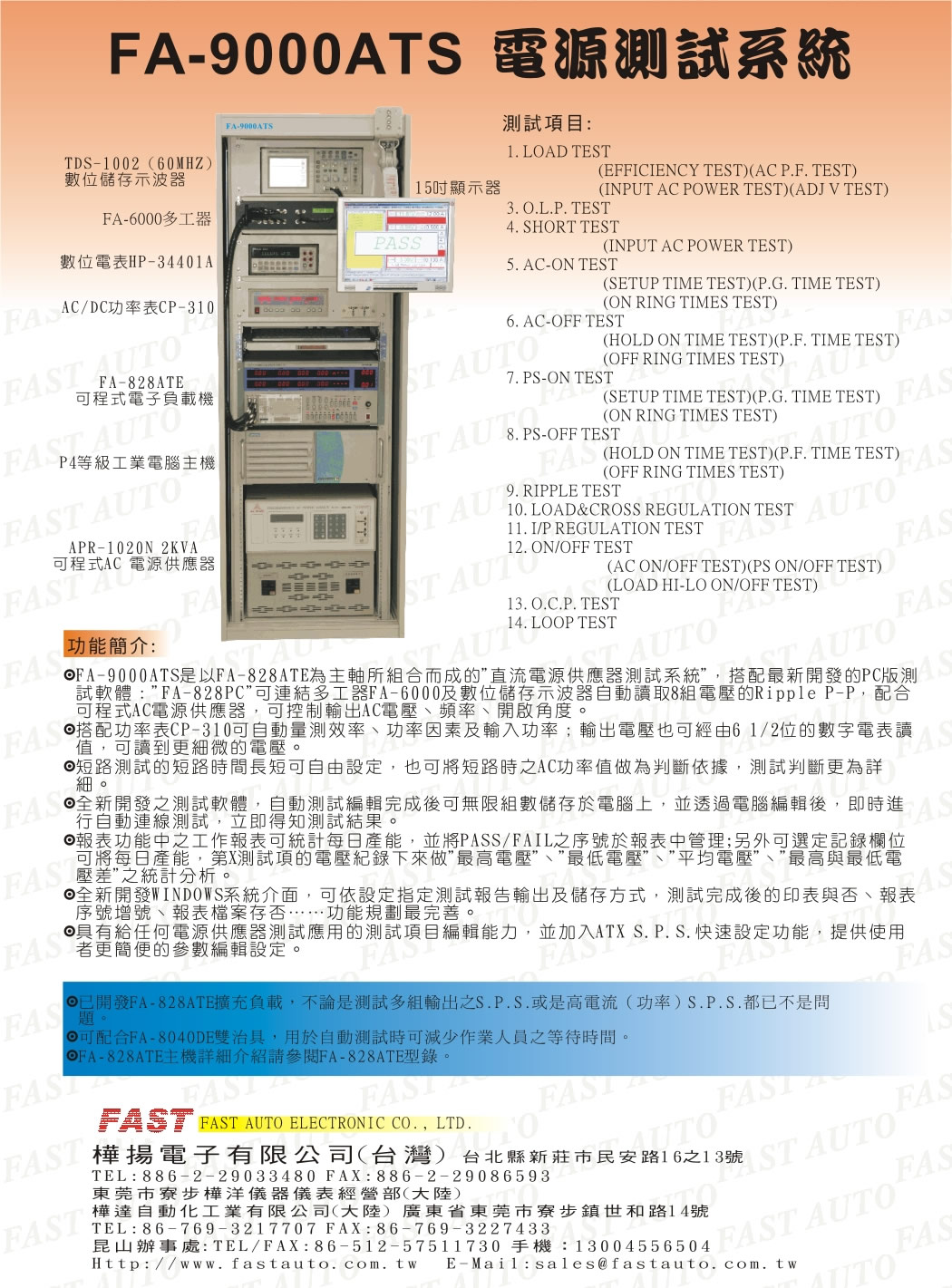

MODEL:
FA-9000ATS
系統簡介:

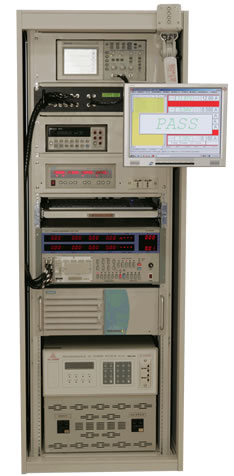

FA-9000ATS是以FA-828ATE為主軸所組合而成的"直流電源供應器測試系統"，搭配最新開發的PC版測試軟體："FA-828PC-V4"可連結多工器(FA-6000MFB)及數位儲存示波器(TDS-1002)自動讀取8組電壓的Ripple
P-P，配合可程式AC電源供應器，可控制輸出AC電壓、頻率。
搭配功率表CP-350可自動量測效率、功率因素及輸入功率；輸出電壓也可經由6 1/2位的數字電表讀值，可讀到更細微的電壓。
短路測試的短路時間長短可自由設定，也可將短路時之輸入AC功率值做為判斷依據，測試判斷更為精確。
全新開發之測試軟體，自動測試編輯完成後可無限組數儲存於電腦上，並透過電腦編輯後，即時進行自動連線測試，立即得知測試結果。
報表功能中之工作報表可統計每日產能，並將PASS/FAIL之序號於報表中管理;另外可選定記錄欄位可將每日產能，第X測試項的電壓紀錄下來做"最高電壓"、"最低電壓"、"平均電壓"、"最高與最低電壓差"之統計分析。
|
全新開發WINDOWS系統介面，可依設定指定測試報告輸出及儲存方式，測試完成後的印表與否、報表序號增號、報表檔案存否……功能規劃最完善。
具有給任何電源供應器測試應用的測試項目編輯能力，並加入ATX S.P.S.快速設定功能，提供使用者更簡便的參數編輯設定。
FA-828ATE電子負載機可依客戶指定規格訂製，產品後續升級無煩惱。 |
| FA-9000ATS配備表: |
| 系統類型 |
|
全配型 |
基本型 |
經濟型 |
|
項目 |
配備品名 |
型號 |
產品內容 |
|
|
|
| 1 |
商用電腦主機, 工業用電腦機箱 |
P4
2.0G |
○ |
○ |
○ |
| 2 |
LCD 螢幕,含螢幕支撐架 |
15
吋 |
○ |
|
|
| 3 |
映像管
電腦螢幕 |
|
17
吋 |
|
○ |
○ |
| 4 |
數位式電子負載機 |
FA-828ATE |
單機-電腦連線 (V6.xxPC) |
○ |
○ |
○ |
| 5 |
測試軟體 |
FA-828PC-V4 |
FA-9000ATS專用 |
○ |
|
|
| 6 |
測試軟體 |
FA-828PC-V1A |
不支持
FA-6000、示波器及可程式AC變頻器 |
|
○ |
○ |
| 7 |
數位示波器 |
TDS-1002 |
60MHZ |
○ |
○ |
|
| 8 |
可程式AC變頻器 |
CF-3000TP |
3KVA
|
○ |
|
|
| 9 |
6組電壓輸出自偶變壓器 |
隔離變壓器 |
3KVA (輸入220VAC ,輸出可指定6組電壓)
|
|
○ |
○ |
| 10 |
數位功率表 |
CP-350 |
W
. V . I . PF . F |
○ |
|
|
| 11 |
數位功率表 |
CP-310 |
W
. V . I . PF |
|
○ |
○ |
| 12 |
多工選擇器 |
FA-6000MFB |
配合示波器用 |
○ |
|
|
| 13 |
19吋 工業標準機櫃(台灣機櫃) |
高度2M |
○ |
○ |
○ |
| 14 |
19吋 工業標準機櫃(大陸機櫃) |
|
|
|
|
| 15 |
系統整合及配線工程 |
|
○ |
○ |
○ |
| 16 |
全部機器保固 |
1年 |
○ |
○ |
○ |
| 17 |
軟體免費升級 |
5年 |
○ |
○ |
○ |
|
|
*大陸地區出貨一律採用大陸機櫃.
*FA-828ATE規格請參考FA-828ATE說明.
|
| 測試項目: |
1. LOAD
TEST(負載測試)
a\ EFFICIENCY TEST (效率測試)
b\ AC P.F. TEST (AC功率因素測試)
c\ INPUT AC POWER TEST (AC輸入功率測試)
d\ ADJ V TEST (輸出電壓調整測試)
2. O.L.P. TEST (總過功率測試)
3. SHORT TEST (短路保護測試)
a\ INPUT AC POWER TEST (短路功率測試)
4. AC-ON TEST (AC開啟測試)
a\ SETUP TIME TEST (開機時間測試)
b\ P.G. TIME TEST (P.G.訊號延遲時間測試)
c\ ON RING TIMES TEST (開機P.G.訊號振鈴次數測試)
5. AC-OFF TEST (AC關閉測試)
a\ HOLD ON TIME TEST (關機後保持時間測試)
b\ P.F. TIME TEST (P.F.訊號延遲時間測試)
c\ OFF RING TIMES TEST (關機P.G.訊號振鈴次數測試)
6. PS-ON TEST (PS-ON訊號開啟測試)
a\ SETUP TIME TEST (開機時間測試)
b\ P.G. TIME TEST (P.G.訊號延遲時間測試)
c\ ON RING TIMES TEST (開機P.G.訊號振鈴次數測試)
7. PS-OFF TEST (PS-OFF訊號關閉測試)
a\ HOLD ON TIME TEST (關機後保持時間測試)
b\ P.F. TIME TEST (P.F.訊號延遲時間測試)
c\ OFF RING TIMES TEST (關機P.G.訊號振鈴次數測試)
8. RIPPLE TEST (P-P漣波雜訊測試)
9. LOAD&CROSS REGULATION
TEST (負載變動率測試)
10. I/P REGULATION TEST (輸入AC變動率測試)
11. ON/OFF TEST (開關機測試)
12.
O.C.P. TEST (單組過電流保護測試)
13. LOOP TEST (迴圈測試) |
|
