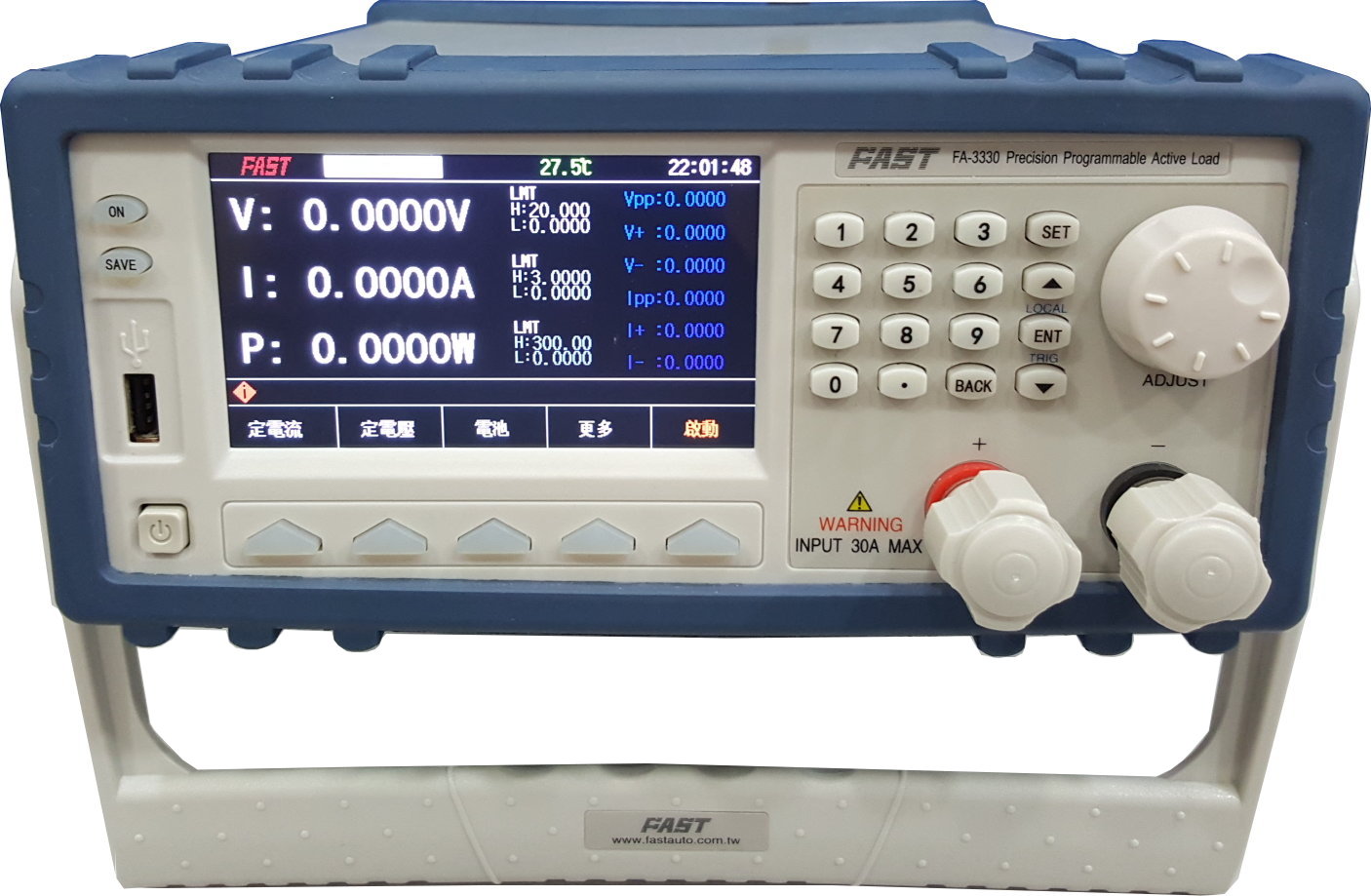

Model: FA- 3300系列

                                                                     FA-3300電子負載說明書下載(PDF格式)

       產品簡介:

FA-3300 系列電子負載是我公司在電子負載領域多年的專業積累，和廣泛的客戶基礎上，最新推出的新一代高性能多功能程式控制直流電子負載。採用高性能ARM 處理器配合500kHz 高速採樣AD，可更精准的類比各類電源負載特性；4.3 寸TFT 彩屏支援中英文介面，配合精心設計的引導式功能表，操作得心應手；顯示資訊豐富全面，直觀方便；擁有0.0001 的更高顯示解析度，更能精確監控被測產品的電壓電流細節；USB HOST 、USB Device，可方便與PC 進行資料通訊及資料保存,並可以方便的使用Usb隨身碟進行固件升級；全面的比較器功能配合HANDLER 介面，使得生產線批量測試和系統化測試更加有保障；擁有豐富全面的負載功能：定電流CC，定電壓CV，定功率CP，定電阻CR，CR-LED 測試模式（真是類比驅動電源特性），電池放電測試（螢幕可以顯示即時放電曲線），動態測試（測試電源動態輸出性能），列表測試（測試電源在多種負載條件下的表現）及編程測試（捕獲電源產品的臨界參數）；柔性的軟硬體構架可滿足用戶訂制組合測試功能的要求，從而提高生產線測試效率；智慧化的風扇控制和優良的散熱性能，配合過電壓、過電流、過功率、過熱和電壓極性反接等多種完善的保護報警措施，使得儀器更具可靠性和安全性；儀器全系標配有USB 介面，配合豐富的SCPI指令集，可方便連接到電腦，進行即時資料採集和儀器控制。性能優越的電子負載可廣泛運用於電源變壓器，充電器，開關電源，各類電池等行業的生產線測試、產品老練與實驗室等試驗研發領域。

主要特點：

■ CR-LED電源測量模式，完全模擬LED電源帶載特性。

■ 4.3 寸TFT 彩屏支援中英文介面。

■ 電壓0.1mV，電流0.1mA高顯示解析度。

■ OCP（過電流保護），OPP（過功率保護）測量功能，能測試電源的最大極限。

■ 完備的CC，CV，CR，CP模式。

■ 1mS的動態轉換時間可有效觀察電源動態反應。

■ 列表自動測試可靈活組合測試模式及時間，判斷測試結果。

■ 遠端測量功能 (外部電壓檢知功能) ，多組資料存儲。

■ 電池放電測試（螢幕可以顯示即時放電曲線）。

■  最小起動電壓、最小關斷電壓及自動延時關斷功能。

■ 智慧風扇控制及多種保護措施(過電壓，過電流，過功率，過熱，極性反接) 。

■ 鍵盤鎖及旋鈕鎖定功能。

■ 標準機箱尺寸便於上架。

■  RS 232C 通訊介面及多機通訊功能。

硬體規格表:

    電壓20V以下的FS=20  超過20V以上的FS=150

電流3A以下的FS=3  超過3A以上的FS=30

定功率FS=300

定電阻FS=5000
